詳細介紹

【產品簡介】：

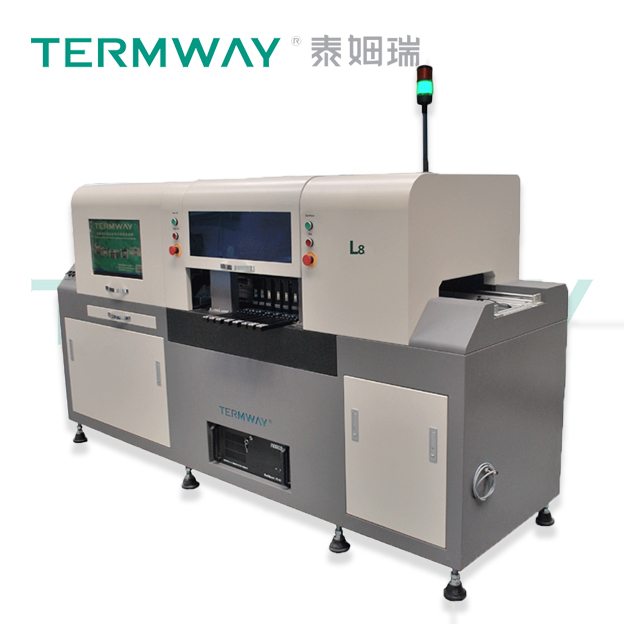

L8 貼片機是一款在線式LED 專用貼片機，可以和全自動絲印機、回流焊實現無縫接駁。用來實現大批量LED 電路板的組裝，具有“在線式”“高速”“高精度”等特點。

【特點】：

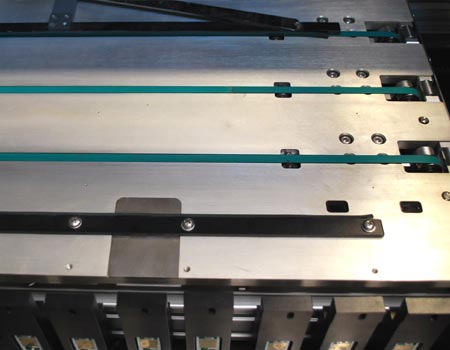

1.電路板傳動采用精密電機帶動工業皮帶配合精密導軌實現，有效提高貼片精度。
2.采用花崗巖一體化設計制造的高精密運動平臺技術。確保貼片機長期使用十年以上，運動精度變化小。同時，一體化的結構還具有抗震能力。

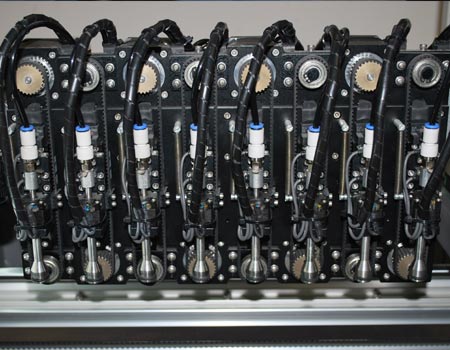

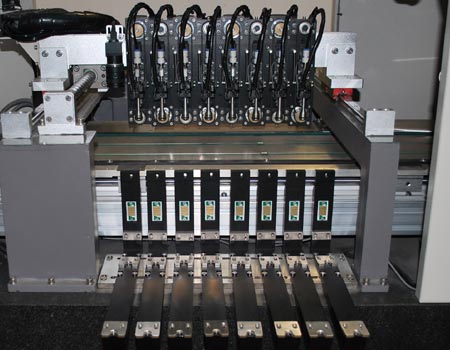

3.配置8 組貼片頭，相比1 組提高生產效率500%以上。
4.可自動視覺編程，不用手動輸入元件坐標，編程簡單，方便入門者便捷使用，滿足大批量多品種生產的需求。

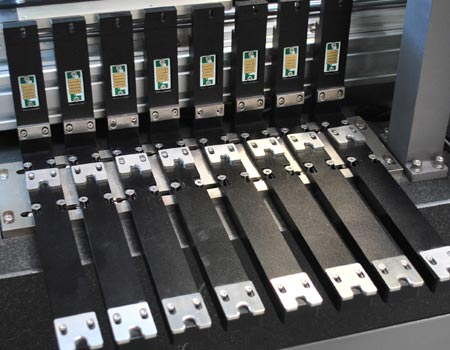

5.配置不同的喂料器可以滿足不同的LED 貼裝要求。
6.高性價比LED 貼片機，適合大批量LED 生產。
7.整機由工業計算機配合專用軟件控制，方便操作實用。
8.可以非常方便導入電路板CAD 數據。
9.可以非常穩定并且方便的完成LED 拼版的編程和貼裝。
10.可以在軟件中顯示拼版中所有坐標點，并對其中的坐標進行微調，實現高精密的貼裝。
11.可以在軟件中設置各拼版的間距，并根據間距顯示所有放料坐標，可以選擇不貼的拼版。
12.軟件可以實現八貼片頭自動優化功能。
13.軟件中增加XYZ 軸移動時的限位檢測。
14.貼片機軟件中增加了多檔變速功能，可以根據移動距離查表得到理想速度，并進行速度設置，可以提高機器長期使用的穩定性。
15.整機PCB 平臺具備真空吸附功能，對大型PCB 板定位會更加平整，有效提高貼片精度，同時可以滿足軟燈條（FPC）的定位貼裝。
16.機器實現電路板在線式的傳輸，有效節約人工，提高效率。相比同類產品，可以節省至少一個操作人員。如果配合自動絲印機。可以至少節省兩個操作人員。提高了整條生產線的生產效率和長期使用的成本。

【標  配】：
1、計算機1 套
2、貼片頭8 組
3、吸嘴8 個
4、真空吸附平臺1 組
5、喂料器底盤GFTA-T08 1 組

【選 配件】：
1、8mm，12mm，16mm ，24mm，32mm自動喂料器
2、吸嘴
3、工業氣泵
4、UPS 不間斷電源
5、喂料器底盤GFTA-T08

【技術參數】

	L8
最大電路板面積	1200×280mm
最大移動范圍	X 軸1500mm，Y 軸410mm
Z 軸最大移動范圍	15mm
實際貼片速度	12000-18000cph
理論最大貼片速度	22000cph
重復貼片精度	±0.05mm
對位方式	視覺定位+機械定位
可以貼裝元器件	0603 以上阻容件及各種LED 芯片,同時滿足SOP SOT芯片的貼裝
編程方式	自動數據導入/視頻學習/鍵盤輸入
帶式喂料器	8mm，12mm，16mm ，24mm，32mm 電動智能喂料器
喂料器數量	可以放置8 個GF 系列電動智能喂料器（可選配最多16 個GF 系列喂料器）
操作系統	WINDOWS XP/WIN7 32bit
壓縮空氣	80psi（0.5Mpa），氣體流量≥160L/M
電源	220V,50Hz，4.5Kw
重量	800kg
外形體積	2510×760×1280mm

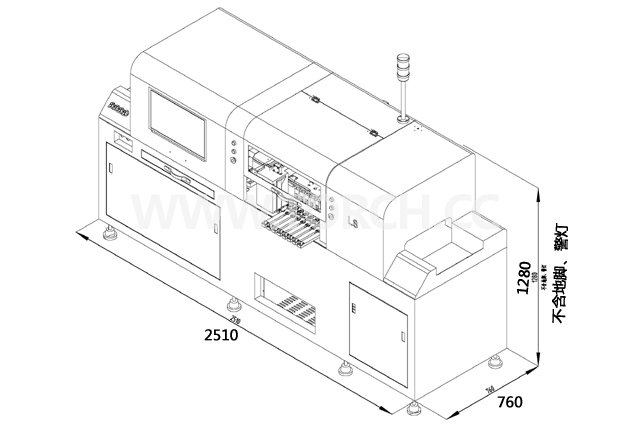

【產品二維圖】

注意：如果產品升級恕不另行通知，網站及資料會同步升級，并以實物為準！
