全自動小型貼片機TP320V
| 型 號： | TP320V |
| 分 辨率： | （mm） |
| 加工定制： | 是 |
| 放大倍率： | |
| 操作方式： | |
| 測量精度： | μm |
| 外形尺寸(長*寬*高)： | mm |
訂購熱線：400-998-9522
詳細介紹
【商品名稱】：立式全自動貼片機TP320V
【品 牌】：泰姆瑞
【商品規格】：TP320V
【商品簡介】：
TP系列立式貼片機是一款全自動貼片機，它通過真空吸嘴可以貼裝各種元件，是目前市場上性價比高的全自動貼片設備。 一款工業級小型視覺貼片機，大批量貼裝0402元器件的智選。配置視覺對中系統，滿足高精密度0.65mm腳距之QFP IC或BGA等芯片的貼裝．除標準的圓形基準點外，沒有絲印焊錫膏的方形PCB焊盤和環型穿孔焊盤，也可作為基準點來識。
【特點】：
1.整機采用鑄造結構。底部平臺和Y軸龍門結構采用大理石，有效保證貼片機長期使用的可靠性和穩定性。
2.整機采用精密導軌，有效提高貼片精度。
3.整機采用高清晰工業相機，完成高精密元器件的視覺對位貼裝。
4.配置視覺系統的貼片機，可以自動識別MARK點，有效提高貼片機生產效率和貼片精度。
5.可自動視覺編程，不用手動輸入元件坐標。編程簡單,方便入門者便捷實用。
6.標配一套小型IC盤。

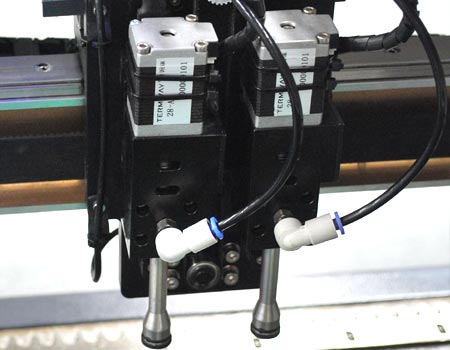

7.整機配置5種吸嘴。可由軟件提示手動更換吸嘴。
8.高性價比全自動貼片機，適合中小規模生產、科研及個人使用。
【選配件】：
1、GF款電動喂料器（CF款備選，適合低成本生產和研發使用）
2、吸嘴
3、散料盤
【外形尺寸二維圖】：
【品 牌】：泰姆瑞
【商品規格】：TP320V
【商品簡介】：
TP系列立式貼片機是一款全自動貼片機，它通過真空吸嘴可以貼裝各種元件，是目前市場上性價比高的全自動貼片設備。 一款工業級小型視覺貼片機，大批量貼裝0402元器件的智選。配置視覺對中系統，滿足高精密度0.65mm腳距之QFP IC或BGA等芯片的貼裝．除標準的圓形基準點外，沒有絲印焊錫膏的方形PCB焊盤和環型穿孔焊盤，也可作為基準點來識。
【特點】：
1.整機采用鑄造結構。底部平臺和Y軸龍門結構采用大理石，有效保證貼片機長期使用的可靠性和穩定性。
2.整機采用精密導軌，有效提高貼片精度。
3.整機采用高清晰工業相機，完成高精密元器件的視覺對位貼裝。
4.配置視覺系統的貼片機，可以自動識別MARK點，有效提高貼片機生產效率和貼片精度。
5.可自動視覺編程，不用手動輸入元件坐標。編程簡單,方便入門者便捷實用。
6.標配一套小型IC盤。
7.整機配置5種吸嘴。可由軟件提示手動更換吸嘴。
8.高性價比全自動貼片機，適合中小規模生產、科研及個人使用。
【選配件】：
1、GF款電動喂料器（CF款備選，適合低成本生產和研發使用）
2、吸嘴
3、散料盤
4、IC托盤
5、振動喂料器
【技術參數】：|
|
TP320V |
|
最大電路板面積 |
350×210mm |
|
最大移動范圍 |
410×320mm |
|
Z軸最大移動范圍 |
10mm |
|
典型貼片速度 |
4000-4500cph |
|
理論最大貼片速度 |
5000 cph |
|
重復貼片精度 |
±0.06mm |
|
對位方式 |
視覺對位 |
|
可以貼裝元器件 |
0402以上阻容件和20mm以下IC |
|
編程方式 |
影像學習/鍵盤輸入 |
|
傳動方式 |
采用工業雙同步帶傳動 |
|
帶式喂料器 |
可選配8mm,12mm,16mm,24mm,32mm喂料器 |
|
喂料器數量 |
可以放置46把8MM GF 款喂料器 |
|
IC盤數目 |
最多1個 |
|
操作系統 |
WINDOWS XP/WIN7 32bit |
|
壓縮空氣 |
80psi（0.5Mpa） ，氣源需要外接氣源 |
|
電源 |
220v，50Hz，2kw |
|
重量 |
350kg |
|
外形體積 |
875*925*1165mm |
注意：如果產品升級恕不另行通知，網站及資料會同步升級，并以實物為準！
